1、前端部分

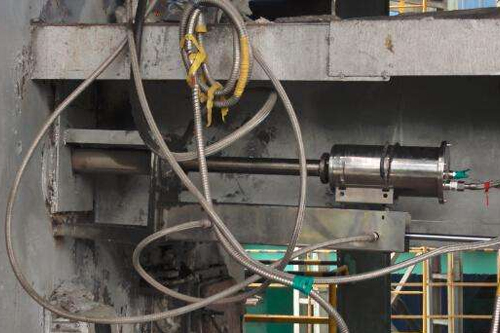

高温工业电视监控系统前端部分包括摄像机、监听头、云台、防护罩、解码器等设备。

1） 摄像机是把现场景物的光信号（即景物的明暗不同处）变成电信号（即视频信号）的装置。

2） 监听头即拾音器，是将声音信号变成电信号（即音频信号）的装置。景物的光信号和声音信号变成电信号后，便于进行远距离传送、放大、存储记录和再现。

3） 云台是承载摄像机的载体，载有摄像机的云台在其电动机驱动下作水平方向或垂直方向的转动，或者水平与垂直方向同时转，以扩大摄像机的视场角，增大视野范围，选取最佳角度和最佳焦距摄取所需监视的景物图像。

4） 防护罩主要用于摄像机、云台等摄像设备的保护，具有防尘、防雨、防露、降低云台运转噪声的作用，还兼有摄像机的安全防范（例如防盗、防硬物撞击摄像机镜头）等功能。

5） 解码器是将数字控制信号变成模拟电压信号的装置，即把控制中心送来的控制信号（即数字信号）变成相应的电压（即模拟信号），去控制云台的上、下、左、右转动或摄像镜头的变焦、聚焦、光圈等。

2、 信号传输部分

信号传输部分包括多种电缆（相应音频电缆等）、光缆、视频放大器、射频调制与解调器、高频放大器、光端机等，它们的主要作用是将视频信号和音频信号在尽可能是小的衰减及失真情况下，传送到远端的控制中心机房，同时将中心机房计算机和视频矩阵或控制器等控制设备输出的控制信号传送到前端设备。

对具有多种报警功能的系统来说，信号传输部分还包括把报警信号传送到控制中心计算机，同时将中心机房计算机等发送的控制信号传送到前端报警检测与控制器的网络系统。

3、显示部分

显示部分包括监视器（或带有AV输入端口的电视机）、视频多画面处理器、计算机的显示器等，它们主要作用是再现前端报像机摄到的图像和监听头拾取的声音，对监控点的目标进行监视和监听，还可以对计算机检索到录制内容进行重放再现。

4、控制部分

控制部分是整个系统的控制和指令中心，包括多媒体计算机、视频矩阵、音频矩阵等控制设备，其主要作用如下：

1） 控制视频信号与音频信号同步切换，选择需要重点监视的监控点图像和声音到主画面监视器进行全屏显示和声音监听，也可同时在计算机操作员的显示器上进行全屏显示和声音监听，还可控制视频矩阵进行巡回切换、分组切换、循环切换、群组切换显示等。

2） 根据实际需要发送相应的控制信号，该信号经传输线路（或网络系统）送到前端部分的解码器进行解码，再去控制云台的上、下、左、右转动，控制摄像机镜头的变焦、聚焦、光圈等。

3） 控制记录系统的录制与重放，对需要重点监视和监听的监控点景物图像和声音录制，对发生的事件实时记录，对录制的图像、声音和事件可根据时间、地点、事件性质等进行自动检索，并可随时调出重放，以便进行查阅。

4） 对具有多种报警功能的系统来说，还可以发出相应的控制信号，去控制报警系统前端部分的报警控制器。

5、记录部分

记录部分包括普通VHS录像机、长延时录像机（又称时滞录像机）、硬盘记录器或硬盘录像机等，它们主要的作用是将图像、声音信号、报警信息等即时记录下来，作为资料存，以便重放。工业电视监控系统中的录像机要求具有自动检索功能，可方便查询，便于重放再现。

6、工业电视监控系统和网络监控系统的特点

1）工业电视监控系统的特点

可从多路摄像机的输入图像中任选一路或多路在屏幕上作画面动态显示。数字化硬盘存储及视频压缩功能，可完整地记录下摄像机的高清晰度画面，使画面回放时也能达到了极高的清晰度。评价多画面分割显示性能优劣的关键是影像处理与显示更新速度和画面的清晰程度、响应报警及联动输出功能。图像经硬件压缩后通过公共电话线或者局域网、广域网远程传输，再以软件解压重现压缩后的视频图像，通过一对调制调解器在公共电话线或者局域网、广域网上发送与接收，在接收端通过软件解压重现画面。

2）网络视频监控系统的特点

全数字化网络监控系统的两个特点就是全数字化和网络化

a、布控区域广阔，也没有度和信号衰减的限制。

b、系统肯有几乎有限的无缝扩展能力，在无需扩充网络带宽的条件下可以任意扩展系统设备。

c、可以组成非常复杂的监控网络，联动方式灵活，可以由用户自己定义，能够充分满足任何特殊、复杂应用系统的要求。

7、设计依据

根据数字网络视频监控系统的要求和国家有关法规的要求，经研究、分析设计本系统方案，该系统具有性能先进、质量可靠、经济实用等特点，而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。

《安全范工程技术规范》 （GB50348-2004） 《民用建设电气设计规范》 （JGJ/T16-92） 《工业电视系统工程设计规范》 （GBJ115-87
《中华人民共和国公共安全行业标准》 （GA/T74-94）
